原理簡介：

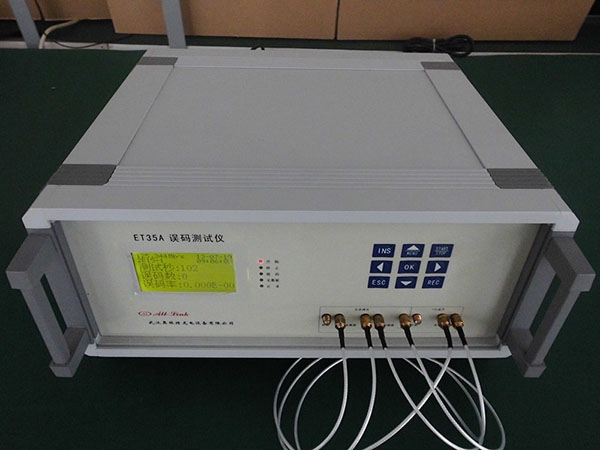

ET35A誤碼測試儀對接收的數據進行檢測，并與數據源對比，得出接收的比特總數RBM和接收的錯誤比特?cái)?shù)RBEM，由微處理器計算出誤碼率BER=RBEM/RBM，然后對相關參數實時顯示。相關軟件用來完成誤碼儀數據顯示、打印功能。
ET35A誤碼儀有1個PECL電平信號通道、1個TTL信號通道。PECL信號采用AC耦合輸出、輸入，TTL信號為直流耦合。
ET35A誤碼儀使用菜單界面來設置參數、顯示參數。誤碼數、誤碼率、日期和時間為實時方式顯示，每1秒鐘刷新2次。
誤碼儀指示燈用來顯示誤碼儀的工作狀態： 開始、停止、錯碼、無數據、記錄。
誤碼儀后板上有RS232串行數據口，用來與電腦連接。電腦安裝專用軟件后，可以讀取誤碼儀儲存的誤碼記錄，保存到電腦，并可以打印輸出。
本機性能：
A、圖案： 偽隨機序列碼：2N-1，其中N=3、4、5……32
B、速率：1K～159Mb/s（TTL電平），100K～159Mb/s（AC耦合PECL電平）
C、碼型： NRZ，PECL電平是AC耦合，TTL電平是DC耦合
D、插錯：單個、10-N其中N=1、2、3、4、5、6、7
E、收、發數據正負極性可切換
F、可以自環測試
G、可記錄至少1000個數據
H、軟件（作為選件）：串行數據口與電腦連接，方便于電腦監視、保存數據和打印輸出，實現無人監視
I、狀態顯示：
1、測試結果：測試時間、誤碼數、誤碼率
2、工作狀態： 開始、停止、錯碼、無數據、記錄
J、電源： AC200V～240V,50HZ
K、工作溫度： 0℃～40℃
L、外形尺寸：350mm×300mm×150mm
