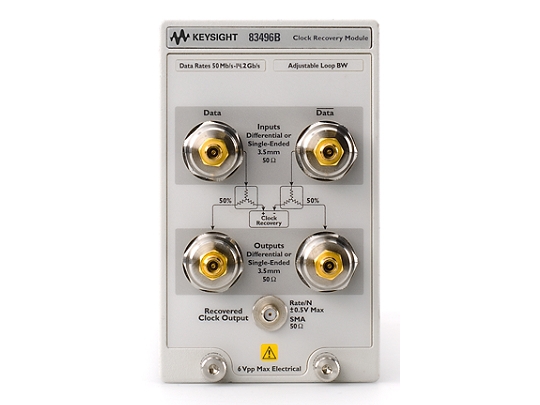

Agilent 83496B 具有相位噪聲分析功能的光/電時鐘恢復模塊
具有相位噪聲分析功能的83496B時鐘恢復模塊提高了眼圖掩碼和抖動測量的精度，并顯著提高了時鐘恢復電路的性能。
主要特性與技術指標
光時鐘恢復（僅限選件101）
·輸入和輸出：9/125 μm（單模）至62.5/125 μm（多模）
·波長范圍：1250-1650 nm（單模）、750-1330 nm （多模）
·最小光調制幅度：-11 dBm（1310/1550單模）、-10 dBm（1310 多模）、-8 dBm（850多模）
電時鐘恢復（僅限選件100）
·輸入：?jiǎn)味嘶虿罘郑?.5 mm（陽頭）連接器
·輸出（僅限選件100）：?jiǎn)味嘶虿罘郑?.5 mm（陽頭）連接器
·最小輸入電平： 75 mVpp
從50 Mb/s到13.5 Gb/s的連續無帶調諧
·Golden PLL在15 KHz至10 MHz的可調諧環路帶寬下工作（選件300）
·超低剩余抖動：< 300 fs rms（10 Gb/s時的典型值）
·用于跟蹤擴頻信號的高增益
·時鐘或數據信號的相位噪聲分析
兼容性
·86100C Infiniium DCA-J主機
描述
具有相位噪聲分析功能的83496B時鐘恢復模塊提高了眼圖掩碼和抖動測量的精度，并顯著提高了時鐘恢復電路的性能。與86100C數字通信分析儀連用可提供卓越的波形分析功能，還可以從NRZ信號（速率范圍50 Mb/s至13.5 Gb/s）獲取時鐘分量。在<300fs(有效值)上，輸出時鐘的剩余抖動可以忽略不計，從而能對極低電平的信號抖動進行測量。利用可下載的外部應用程序可以對時鐘和數據信號進行抖動頻譜分析和相位噪聲分析
